مدارات منبع تغذیه

مدار پنل خورشیدی 5 ولتی

اگر شما یک پنل خورشیدی دارید و روش استفاده از آن را نمی دانید برای شما یک راه حل خوب دارید ، شما میتوانید با یک پنل خورشیدی 9 الی 24 ولت با خروجی حداقل 1 آمپر برای خودتان یک شارژر خورشیدی بسازید ، یعنی در سفر هر کجا که باشید با نور خورشید میتوانید موبایلتان را شارژ کنید و لذت ببرید ، یک انرژی کاملا رایگان . .

آموزش ساخت این وسیله هم اکنون در سایت الکتروکیتز به صورت کاملا رایگان منتشر شده است و شما میتوانید مدار ساخت این وسیله را از لینک زیر مشاهده نمایید و از ساخت آن لذت ببرید .

برای مشاهده این مدار روی متن زیر کلیک کنید

آموزش ساخت شارژر خورشیدی

امیدواریم از این آموزش لذت ببرید و برای شما مفید باشد

توجه داشته باشید که برای ساخت این وسیله حتما باید از قطعات اورجینال و اصلی استفاده کنید زیرا رگولاتورهای موجود در بازار اکثرا فیک و قلابی هستند و بدرد این کار نمیخورند و اصلا گوشی شما را نمیتوانند شارژ کنند .

کلمات کليدي : ساخت شارژ کننده با نور آفتاب,آموزش ساخت شارژر خورشیدی,نقشه شارژر خورشیدی,شارژ کردن موبایل با نور خورشید,مدار شارژ خورشیدی موبایل,ساخت شارژر خورشیدی

مدار نشانگر شارژ باطری لیتیوم

| مدار |

مدار نشانگر میزان شارژ باقیمانده باطری های لیتیوم 3.7 ولتی

دیود بکار رفته 4007 میباشد

این مدار دارای دو عدد ال ای دی می باشد که یکی نشانگر پر بودن باطری و دیگری نشانگر خالی بودن باطری است .

کلمات کليدي : نقشه شارژر لیتیوم,شارژر باطری لیتیوم,مدار شارژ باطری,مدار کنترل باطری,نقشه باطری,مدارباطری

مدار استفاده از باطری خورشیدی شارژ کن

باطری خورشیدی به سلولهایی گفته می شود که نور خورشید را به انرژی الکتریکی تبدیل می کنند ، مداری در زیر برای شما قرار داده ایم که نحوه بستن باطری خورشید و باطری با قابلیت شارژ و لامپ یا مصرف کننده را به یکدیگر نشان می دهد . با این کار باطری در مواقع وجود نور شارژ می شود .

کلمات کليدي : مدار استفاده از پیل نوری,مدار راه اندازی پیل خورشیدی,کیت راه اندازی سلول خورشیدی,نقشه استفاده از باطری خورشیدی,مدار باطری خورشیدی

مدار رگولاتور 5 ولتی با جریان خروجی بالا

آیا نیاز به یک رگولاتور 5 ولتی دارید که جریان خروجی اش بالا باشد ، این مدار می تواند 5 آمپر جریان خروجی به شما بدهد و سطح ولتاژ خروجی را بر روی 5 ولت به صورت ثابت نگه دارد ، مدار بسیار ساده و قوی می باشد و نیاز به توضیحات دیگری ندارد .

کلمات کليدي : مدار افزایش جریان,افزایش جریان رگولاتورها,زیاد کردن جریان خروجی رگولاتور,رگولاتور با خروجی جریان بالا,مدار رگولاتور 5 ولت ساده

کیت تبدیلگر ولتاژ باطری به برق شهر

سلام در این مطلب مداری مهم و ساده برای تبدیل ولتاژ دوازده ولتی باطری های آمپر بالا به برق شهری را برای شما آماده کردیم ، مدار شامل یک قسمت اسیلاتور و یک ترانس تبدیل ولتاژ می باشد که بسیار ساده و کاربردی است و برای راه اندازی یک لامپ کم مصرف جوابگو است .

کلمات کليدي : دستگاه تبدیل برق باطری به 220,مدار الکتریکی تبدیل برق باطری به برق شهر,مدار الکترونیکی مبدل ولتاژ AC,نقشه راه اندازی وسایل برقی با باطری ماشین

مدار شارژر باطری 6 ولتی جریان پایین

اگر نیاز به یک مدار برای شارژ باطری های 6 ولتی آمپر پایین نیاز دارید ما مدار زیر را به شما پیشنهاد می کنیم ، در این مدار از آیسی LM317 استفاده شده است که نقش آن در مدار تثبیت ولتاژ خروجی شارژر در سطح ثابت است ، بدلیل استفاده از این آیسی در مدار جریان زیادی در خروجی نداریم ولی برای شارژ باطری های آمپر پایین مثلا 0.5 آمپر خوب است ، در ضمن ولتاژ ورودی این مدار می تواند بین 9 الی 40 ولت باشد با امپر 1 آمپر .

http://circuitsmap.samenblog.com

منبع : http://circuitsmap.samenblog.com

کلمات کليدي : آیسی شارژر باطری موبایل,بهترین مدار شارژر باطری قلمی سایز A,کیت شارژر باطری قلمی 1.5 ولتی,مدار الکترونیکی شارژ کننده باطری قلمی,نکات مهم برای ساخت شارژر,طریقه شارژ باطری های کوچک,نقشه شارژر باطری 6 ولتی

مدار آداپتور 12 ولت 2 آمپر با ترانس

ساخت آداپتور 12 ولتی 2 آمپر با وسایل ساده

در این قسمت از سایت آموزش ساخت آداپتور 12 ولتی مستقیم دو آمپری را برای شما قرار داده ایم ، این آداپتور برای استفاده بعنوان انجام آزمایشات الکترونیکی خوب است و برای ساخت دستگاه های مختلف نیز کاربرد دارد اما حجم نسبتا بزرگی نسبت به مدارات پاور جدید دارد اما کاملا ساده و ارزان قیمت است ، برای ساخت مدار زیر را سرهم نمایید و از لیست قطعات زیر استفاده نمایید . http://circuitsmap.samenblog.com

لیست قطعات آداپتور :

T1=12V 2A transformer

D1,D2=1N5402 3A

C1=2200uF 25V

R1=1.2K 0.5W

S1=switches

F1=Fuse 1A

کلمات کليدي : نقشه یکسوساز 12 ولتی ساده,مدار یکسوساز با صافی برای ترانس,ساخت منبع تغذیه با ترانس,مدار منبع تغذیه تثبیت شده ساده,مدار الکترونیکی منبع تغذیه 12 ولتی 2 آمپر,نقشه ساخت آداپتور 12 ولتی,کیت آداپتور دوازده ولتی

مدار منبع تغذیه متغیر قابل تنظیم سی ولت

مداری که در این بخش ملاحظه می فرمایید مدار منبع تغذیه 0 تا 30 ولت متغیر قابل تنظیم است ، در این مدار از آیسی رگولاتور ولتاژ متغیر LM317 استفاده شده است ، با تغییر مقاومت پایه ADJ آیسی ، ولتاژ خروجی نیز تغییر می کند ، بر این اساس در پایه ADJ این آیسی یک پتانسیومتر متغیر 4/7 کیلو اهمی قرار داده شده است تا با تغییر آن ولتاژ خروجی ما نیز تغییر یابد ، این مدار بسیار مبتدی و ساده است و یک مدار آموزشی می باشد ، توجه داشته باشید که جریان خروجی این مدار در حد نیم میلی آمپر بیشتر نیست .

نکات مهم در ساخت این مدار :

1 - پایه های آیسی را اشتباه نگیرید ، آیسی در حالتی که نوشته اش رو به شما باشد پایه هایش با نقشه یکی است .

2 - بجای مقاومت R2 یک مقاومت 100 اهمی و بجای R3 یک پتانسیومتر چهار و هفت دهم کیلو اهمی در مدار قرار دهید .

3 - با تغییر پتانسیومتر ولتاژ خروجی بالا و پایین می شود .

4 - قطبهای منفی و مثبت خازنها را رعایت نمایید ، طرف سیاه در مدار منفی است .

5 - ولتاژ ورودی مدار 30 ولت یک آمپر باید اعمال شود .

6 - در صورت کپی این مدار لطفا منبع را ذکر نمایید

با تشکر ( http://circuitsmap.samenblog.com )

کلمات کليدي : مدار منبع تغذیه با ولوم تنظیم ولتاژ,منبع تغذیه جریان بالا متغیر,مدار شماتیک منبع تغذیه DC قوی,نقشه الکترونیکی آداپتور,مدار آداپتور قابل تنظیم,کیت منبع تغذیه سی ولتی,نقشه مدار منبع تغذیه ثابت

مدار مبدل ولتاژ 12 به 24 ولت

مداری که در این پست مشاهده می کنید یک مدار مبدل دیسی به دیسی است ، که قادر است ولتاژ دوازده ولتی اعمالی را به 24 ولت تبدیل نماید و در عوض جریان را کمی کاهش می دهد ، در این مدار از یک آیسی lm358 که یک آیسی تقویت کننده دوبل می باشد استفاده شده است ، همچنین در ساخت سیم پیچ این مدار نیز باید دقت لازم را بخرج دهید زیرا نقش مهمی در مدار را بعهده دارد ، در زیر نمای شماتیک این مدار را ملاحظه می کنید .

نکات مهم :

1 - سیم پیچ این مدار که با L1 مشخص شده است متشکل از 60 دور سیم مسی روکش دار با ضخامت 0.6 دور هسته فریت به قطر 1 سانتی متر می باشد .

2 - پنانسیومتر R6 برای تنظیم مقدار ولتاژ خروجی مدار می باشد .

3 - بر روی ترانزیستور Q1 باید هیتسینگ یا آلمینیوم خنک کننده نصب شود تا داغ نکند .

4 - در صورت کپی این مدار لطفا منبع را ذکر نمایید ( http://circuitsmap.samenblog.com )

لیست قطعات :

C1=0.01uF Capacitor

C2=0.1uF Capacitor

C3=470uF 63V Capacitor

R1-R2-R3-R4-R8-R7=100 K ohm moghavemat

R5=470 Ohm moghavemat

R6=10K potanciometr

Q1=BC337 NPN Transistor

D1=1N4004

D2=BY229-400 Diode - 5 Amper

U1=LM358

L1= dar tozihat neveshte

کلمات کليدي : مبدل ولتاژ بدون ترانس,مدار تبدیل کننده ولتاژ 24 ولتی,نقشه الکترونیک مبدل ولتاژ مستقیم,مدار مبدل 12vdc به 24vdc,مدار مبدل dc به dc,dc to dc convertor

مدار تقویت جریان خروجی رگولاتورها

مدار تقویت جریان برای رگولاتورهای ضعیف :

بعضی از اوقات جریان خروجی یک رگولاتور ولتاژ 78xx که حدود 100 الی 200 میلی آمپر است ، نمی تواند جریان کشی مدار ما را تامین کند و بازده مناسب را ندارد ، برای همین نیاز به یک مداری داریم که علاوه بر رگولاتور کردن ثابت نگه داشتن دامنه ولتاژ جریان خروجی بالایی هم داشته باشد و جریان را تضعیف نکند ، برای این کار مدارات زیادی در نظر گرفته شده است که یک نمونه از ساده ترین و بهترین این دسته از مدارات مدار زیر است ، اگر دقت کنید در مدار زیر فقط در بالای رگولاتور یک ترانزیستور اضافه شده است که نقش اصلی تقویت جریان را بعهده دارد .

کلمات کليدي : مدار مبدل جریان,مدار تقویت کننده جریان,مدار افزایش میزان جریان خروجی,مدار رگولاتور با جریان دهی بالا,مدار افزایش جریان خروجی رگولاتورها,مدار تقویت کننده جریان

مدار تست کننده قدرت باطری - ولت سنج

توضیحات در مورد مدار :

یک مدار بسیار خوب و جالب برای شما فراهم دیده ایم که براحتی قابل ساخت می باشد ، این مدار قادر است قدرت و توان موجود در باطری های بین رنج 3 تا 15 ولت را بسنجد و بتوانید بفهمید که باطری شما خالی است یا پر ! فقط کافیست دو عدد سیم این مدار را به باطری مورد نظر وصل کنید اگر چراغ روشن شد و نور زیادی داشت یعنی باطری پر است ، اگر چراغ کم نور بود باطری سالم ولی خالی است و اگر روشن نشد باطری خراب است .

مدار این دستگاه :

کاربردهای این مدار :

1 - سنجش سالم بودن باطری

2 - سنجش میزان برق باطری

3 - اعلام مقدار برق مانده ذخیره شده

لیست قطعات این مدار :

2 عدد ترانزیستور بی سی 547

2 عدد مقاومت 4.7 کیلو اهمی

پتانسیومتر 10 کیلو اهمی

مقاومت 18 کیلو اهمی

مقاومت 470 اهمی

ال ای دی سفید با کیفیت

کلمات کليدي : مدار اعلام مقدار انرژی درون باطری,فازمتر الکترونیکی 15 ولتی,کیت باطری سنج ساده,مدار سنجش میزان باطری باقی مانده,نقشه تست کننده برق باطری

مدار کانورتور ولتاژ dc به dc

توضیحات مدار :

مدار کانورتور ولتاژ مستقیم را در تصویر دارید که وظیفه آن تبدیل ولتاژ مستقیم دی سی از یک سطح و قدرت به سطحی دیگر را داراست و در این مدار سطح در نظر گرفته شده 6 ولت به 12 ولت میباشد و در ولتاژ های دیگر کاربرد ندارد ، در این مدار از چهار عدد ترانزیستور منفی استفاده شده است که وظیفه سوییچینگ و تقویت ولتاژ را بر عهده دارند . بوبین و یا همان سیم پیچ مدار هم شامل 80 دور سیم 0.5 میلی متر دور هسته فریت 5 سانتی متری میباشد .

لیست قطعات مدار :

R1 R4	مقاومت	2.2K Resistor
R2 R3	مقاومت	4.7K Resistor
R5	مقاومت	1K Resistor
R6	مقاومت	1.5K Resistor
R7	مقاومت	33K Resistor
R8	مقاومت	10K Resistor
C1,C2	خازن	0.1uF Capacitor
C3	خازن	470uF 25V Capcitor
D1	دیود	1N914
D2	دیود	1N4004
D3	دیود زنر	12V 400mW Zener
Q1 Q2 Q4	ترانزیستور	BC547
Q3	ترانزیستور	BD679

نمای شماتیک مدار :

کلمات کليدي : مدار مبدل ولتاژ 5 به 24 ولت dc,مدار تبدیل ولتاژ 6 به 12 ولت,مدار تبدیل ولتاژ 3 به 9 ولتا,مدار افزایش دهنده ولتاژ دی سی dc,نقشه مبدل ولتاژ مستقیم

مدار دو برابر کننده ولتاژ متناوب

مداری که امروز برای شما در نظر گرفته ایم یک مدار چند برابر کننده ولتاژ ای سی (ac) یا متناوب می باشد که جنبه آموزشی و عملی دارد ، این مدار از چند طبقه دیود و خازن تشکیل شده است که با زیاد کردن تعداد طبقات طبق ضابطه خاص ، دامنه ولتاژ خروجی چند برابر شده و در عوض جریان خرجی کاهش می یابد ، دیود های بکار رفته از نوع 1n4007 و خازن ها نیز از نوع شیمیایی 30 ولت 47 میکروفارادی میباشد .

مدار چند برابر کننده ولتاژ

کلمات کليدي : مدار ولتاژ بالا برای شوکر,کیت چندبرابر کننده ولتاژ ac,نقشه چند برابرکننده ولتاژ

مدار یکسوساز پل برق متناوب

مداری که در تصویر دارید یک مدار یکسو کننده پل دیودی می باشد که برای یکسو سازی از چهار عدد دیود معمولی یکسوکننده استفاده می کند ، ورودی این مدار برق متناوب یا ایسی (Ac) و خروجی مدار برق مستقیم و صاف شده دی سی (dc) میباشد ، دیودهای بکار رفته در این مدار از نوع 1n4007 میباشد و مدار یکسوساز پل نام دارد .

شماتیک مدار یکسوساز پل

کلمات کليدي : مدار یکسوساز چهار دیودی,کیت یکسوساز 4 دیودی,نقشه یکسوکننده پل دیودی

مدار شارژر باطری 12 ولتی

مدار شارژر باطری 12 ولتی

توسط این مدار قادر خواهید بود اکثر باطری های شارژی 12 ولتی را براحتی شارژ نمایید - توجه داشته باشید که این مدار مبتدی نیست و برای ساخت آن نیاز با دانش بالایی دارید .

لیست قطعات :

یک عدد دیود زنر 5.6 ولتی

یک عدد ترانس کاهنده 16 ولتی 4 آمپر

یک خازن 47 میکروفاراد

ترانزیستور bc108

ترانزیستور bd135

ترانزیستور bd140

ترانزیستور 2n3055

چهار عدد دیود 1n5401

یک عدد دیود 4001

یک پتانسیومتر 10 کیلو

مقاومت 270 اهمی

مقاومت 1 کیلویی

مقاومت 15 کیلویی

مقاومت 47 اهمی

کلمات کليدي : مدار کوچک شارژر موبایل,مدار شارژ کننده موبایل 220,نقشه شارژر باطری موبایل

مدار رگولاتور ولتاژ 5 ولتی

مدار رگولاتور ولتاژ 5 ولتی قابل ارتقاء تا 24 ولت

کاربرد مدار : نیاز داشتن به ولتاژ ثابت و بدون ریپل

توضیح مدار : در این مدار ولتاژ متناوب غیر مستقیم پس از عبور از دیودهای یکسوکننده تبدیل به ولتاژ مستقیم می شوند اما تا قبل از خازن ریپل زیادی دارد و پس از عبور از خازن صافی تقریبا صاف می شود و ریپل کمی دارد ولی این ریپل کم نیز خود باعث بوجود آمدن اشکالاتی بزرگ در بعضی از مدارات حساس می شود و باید برطرف شود که در این مدار با استفاده از یک رگولاتور ولتاژ 7805 که یک رگولاتور 5 ولتی است این کار انجام شده است و ولتاژ خروجی به صورت کاملا صاف و 5 ولتی می باشد و برای بیشتر کردن ولتاژ خروجی باید نوع رگولاتور را تغییر بدهیم مثلا برای 9 ولت خروجی گرفتن باید به جای رگولاتور 7805 از رگولاتور 7809 استفاده نماییم .

نکته : رگولاتور یک آی سی 3 پایه است که در بازار با شماره گفته شده در مدار فراوان است

لیست قطعات مدار :

چهار عدد دیود معمولی 4007

یک عدد ترانس کاهنده 12 ولتی

یک عدد خازن شیمیایی 1000 میکروفاراد

یک عدد آی سی رگولاتور 7805

کلمات کليدي : مدار ترانس سویچ 5 ولتی,مدار منبع تغذیه بدون ریپل,مدار منبع تغذیه تثبیت شده

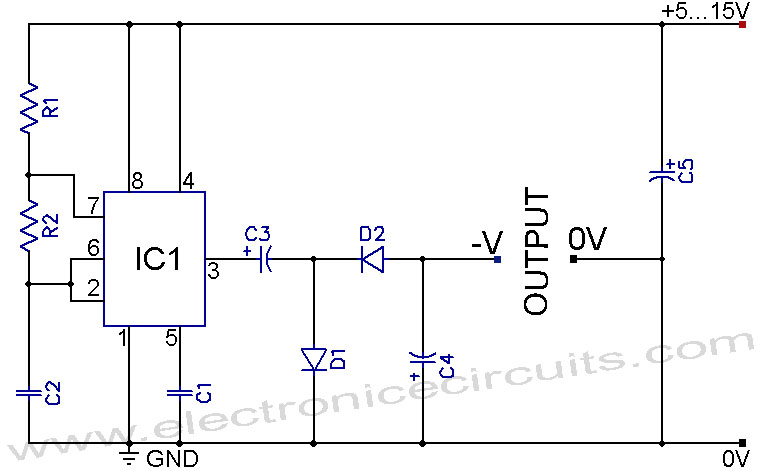

مدار معکوس کننده ولتاژ به وسیله 555

نقشه و مدار معکوس کننده ولتاژ

مدار شماره 004

معکوس کننده ولتاژ - منفی کننده

کلمات کليدي : مدار معکوسگر ولتاژ مثبت,مدارات منبع تغذیه 555,مدار الکترونیکی منفی کننده ولتاژ
