مدارات و نقشه آمپلی فایر صوتی همراه ساده

مدار یک آمپلی فایر ساده برایتان آماده کرده ایم که در این مدار اثری از قطعات گران قیمت و نایاب و . . . نیست ، این مدار بسیار بسیار ساده است و با تغذیه 5 ولت کار می کند و قادر است توان صوتی ای در حد 1 یک وات را تولید نماید که نسبت به قطعاتش بسیار توان خوبی به نظر می رسد . در این مدار از دو عدد ترانزیستور منفی استفاده شده است که عمل تقویت سیگنال های ورودی را انجام می دهند دقت داشته باشید که نباید ولتاژ بیش از حد به مدار اعمال کنید ، فقط 5 ولت ثابت .


اینم نقشه روی فیبر مدار چاپی


و اینم نقشه پشت فیبر مدار چاپی


اینم لیست قطعات مدار

T1 TRANSISTOR C945 NPN
T2 TRANSISTOR BC557 PNP
C1 KAPACITOR 47 NANOFARAD
R1 RESISTOR 4.7 KILO OHM
R2 RESISTOR 1 MEGA OHM





براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار آمپلی فایر استریو 30 واتی ساده

مدار آمپلی فایر استریو 30 واتی ساده


در این پست برای شما عزیزان مدار کامل آمپلیفایر استریو دو ورودی و کاملا باکیفیت را به اشتراک گذاشته ایم ، این مدار از آی سی tda4935 که یک آیسی قوی و کم مصرف می باشد استفاده می کنید و مداری عملی و ساده است و می توانید از آن برای ماشین نیز استفاده کنید اما با مقاومت ورودی . اگر هنوز به الکترونیک مسلط نیستید ساخت این مدار برای شما مناسب نیست

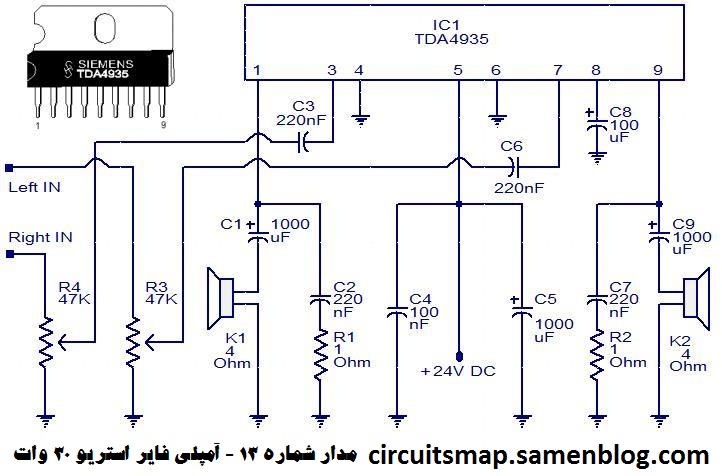

شماتیک و نقشه مدار آمپلی فایر استریو 30 واتی
