ساخت فلزیاب آموزشی ساده

مدار پروژه و اشکال مراحل ساخت



توضیحات ساخت :


1️⃣ این فلزیاب جنبه آموزشی دارد و کاربردی نیست و حداکثر برد آن 10 سانتی متر میباشد ، ساخت این فلزیاب بسیار ساده میباشد و حتی افراد مبتدی که نقشه خوانی بلد باشند و تجربه ساخت مدارات الکترونیک را داشته باشند میتوانند این وسیله را بسازند .


2️⃣ این وسیله تست شده و کاملا عملی است .


3️⃣سیم پیچ وسیله تشکیل میشود از 260 دور سیم مسی روکش دار 0.2 میلی متری به دور هسته مقوایی با قطر 9 سانتی متر ، بعد از پیچیدن سیم پیچ برای لحیم کاری آن و اتصال به مدار نوک سیم را با فندک بسوزانید تا روکش آن آتش بگیرد و به مدار لحیم شود .


4️⃣ لیست قطعات :

- آی سی 555

- مقاومت الکتریکی 47 کیلواهم

- دو عدد خازن 2 میکروفاراد

- برد pcb سوراخدار

- باتری کتابی 9 ولت بهمراه کلید قطع و وصل و رابط اتصال سر باتری

- مقداری سیم

- بلندگوی معمولی کوچک (با امپدانس 8 اهم) بهمراه یک خازن 10 میکروفاراد

- حدود 100 متر سیم روکش دار مخصوص سیسم پیچی با قطر 0.2 میلیمتر





براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار ساخت ربات های نوریاب ساده

در زیر مدار ربات نوریاب ابتدایی ساده را مشاهده می کنید ، این ربات به صورتی طراحی می شود که وقتی از سمت روبرو چپ یا راست نور به سمتش بتابد به سمت نور حرکتی می کند ، برای اینکار باید دو عدد از این مدار را بر روی ربات سوار کنید و هر مدار را برای گیربکس یک سمت ربات متصل نمایید ، به این صورت هر مداری نور حس کند گیربکس همان طرف کار می کند و ربات به آن سمت دور می زند .






براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار شوک ساده و کوچک برای خودکار - shoker

امروز یکی از ساده ترین مدارات شوکر جهان را برای شما ترجمه کرده ایم ، سایت ما تنها سایت ایرانی است که بهترین و جدید ترین مدارات الکترونیکی روز دنیا را برای شما ترجمه می کند و برایگان در اختیار شما می گذارد .

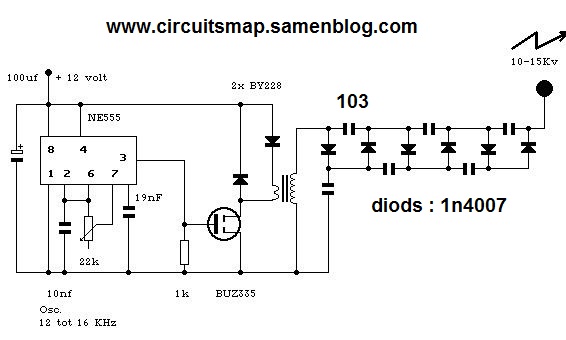

در این مدار یک آیسی 555 وجود دارد که نقش نوسان ساز را در مدار ایفا می کند ، پس از مرحله نوسان سازی ؛ سیگنال خروجی آیسی به ترانزیستور buz335 منتقل می شود که این کار برای تقویت سیگنال انجام می پذیرد و پس از این مرحله سیگنال خروجی می بایست برای چند برابر شدن به یک سلف با نسبت 1 به 20 انتقال داده شود یعنی سیم پیچ ثانویه باید 20 برابر تعداد دور سیم پیچ اولیه باشد و بعد از آن ولتاژ بالا را خواهیم داشت که اگر بخواهیم بیشتر داشته باشیم از طریق دیود ها و خازن هایی که در مدار به صورت سری می بینید این ولتاژ خیلی بیشتر خواهد بود ، اندازه خازنها و دیود ها بسته به نیاز شما متغییر است و باید همه با هم برابر باشند ، بهترین خازن برای اینکار خازن 103 عدسی و بهترین دیود دیود 4007 می باشد .







براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار شارژر موبایل و گوشی - همه کاره

مداری که امروز برای دوستان عزیز در نظر گرفته ایم یک مدار شارژر موبایل همه کاره است که بوسیله یک باطری قلمی تغذیه می شود و می توانید این مدار را با خود به مسافرت ببرید و در هر کجا که خواستید باطری گوشی خود را شارژ نمایید .



مدار پروژه شارژر باطری موبایل






براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار چراغ قوه قوی کم مصرف LED

در این قسمت برای کاربران عزیز سایت یک مدار چراغ قوه ی دستی فوق العاده قوی و کم مصرف آماده کرده ایم که این مدار دارای چند طبقه ترانزیستور است که عمل تقویت جریان و ولتاژ را انجام می دهند و در نتیجه فقط با یک باطری 1.5 ولتی قلمی شاهد نوری فوق العاده قوی در حد 20 وات یعنی تقریبا یک لامپ کم مصرف کوچک را در خروجی خواهیم داشت و عمر بسیار زیادی نیز دارد ، در این کیت و پروژه از 21 عدد لامپ ال ای دی سفید استفاده شده است که با آرایش خاصی در مدار و با رعایت قطبهای منفی و مثبت یا آند و کاتد باید در مدار قرار بگیرند .


نمای روی فیبر مدارچاپی پروژه ( اندازه دو برابر شده )


نمای پشت فیبر مدارچاپی ( اندازه غیر واقعی )


لیست قطعات مدار :

بیست و یک عدد led سفید رنگ قوی
یک عدد ترانزیستور A561
یک عدد ترانزیستور C945
یک عدد خازن عدسی 821
یک مقاومت 10 کیلو
یک مقاومت 100 اهمی
یک عدد سلف 100 میکروهانری آماده
