طرز کار مدارات شوکر یا مبدل ولتاژ

مبدل ولتاژ چیست ؟


مداری که توانایی تبدیل یک سطح ولتاژ به سطح بالاتر یا پایین تر داشته باشد را مبدل ولتاژ مینامند ، در این مدارات در ازای کاهش یا افزایش جریان ولتاژ نیز بالا و پایین میشود ، به طور مثال در یک افزاینده ولتاژ ولتاژ چند برابر میشود و در عوض جریان خروجی به سطح پایین تر سقوط می کند ، در هر صورت بدون در نظر گرفتن توان تلف شده ، توان ورودی و خروجی تقریبا برابر است ، این برای ترانسفورماتور ها بیشتر صدق میکند .


راه های تبدیل و افزایش ولتاژ ؟


برای افزایش سطح ولتاژ میبایست حتما از ترانس یا سیم پیچ های القاگر که با محاسبات خاص پیچیده می شوند استفاده کنیم ، در این نوع سیم پیچها یک سیم پیچ اولیه و یک سیم پیچ ثانویه داریم که با فرمول مخصوص محاسبه و پیچیده می شوند و در کنار یکدیگر قرار میگیرند .


تست یک روش :


برای امتحان میتوانید از یک ترانس 220 به 9 ولت استفاده کنید ، به خروجی ترانس که خروجی 9 ولت میباشد اگر برای یک لحظه ولتاژ 9 ولت را اعمال کنید در ورودی ترانس که برق وصل نشده است برای یک لحظه شوک 220 ولت یا بیشتر را خواهید داشت ، حال برای اینکه این تبدیل داعمی شود و به صورت لحظه ای و شوک نباشد باید ولتاژی که به خروجی ترانس اعمال کرده ایم را به صورت AC یا متناوب اعمال کنیم تا در ورودی ترانس که ما از آن به عنوان خروجی استفاده کرده ایم ولتاژ 220 ولت را داشته باشیم .



نتیجه : برای تبدیل ولتاژ مستقیم یا DC ابتدا آن را باید به ولتاژ متناوب تبدیل کنیم که می توانیم اینکار را با استفاده از اسیلاتورها انجام دهیم .



طرز کار شوکر ها :



در شوکر ها همانطور که گفته شد ابتدا ولتاژ مستقیم باطری توسط اسیلاتور به سیگنال متناوب تبدیل می شود و سپس با عبور از سیم پیچ مخصوص ولتاژ چند هزار برابر می شود و در خروجی شاهد جرقه های قوی هستیم ، اما جریان خروجی بسیار پایین است در حد چند میلی آمپر .

منبع : http://circuitsmap.samenblog.com





براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

کیت تولید سیگنال سینوسی 60 هرتزی - شبیه ساز برق شهری

مداری که در تصویر دارید یک مدار تولید سیگنال 50 الی 60 هرتزی میباشد که به صورت سینوسی در خروجی مدار این سیگنال را خواهید داشت ، از این مدار می توانید به عنوان یک شبیه ساز برق شهری با ولتاژ پایین استفاده نمایید که در مقاصد گوناگون می تواند کاربرد خوبی داشته باشد ، در این مدار از کریستال 4 مگاهرتزی استفاده شده است که اگر آنرا دقیق انتخاب نکنید سیگنال خروجی مدار تغییر می کند ، پس در انتخاب این کریستال دقت لازم را بعمل آورید ، این مدار را از یکی از سایتهای خارجی برای شما دوستان گرامی ترجمه کرده ایم و امیدواریم در این مسیر کمکی به شما جویندگان علم کرده باشیم ، لطفا در صورت کپی کردن این مدار منبع را ذکر نمایید ، با تشکر ( http://circuitsmap.samenblog.com )

در زیر مدار ساخته شده را مشاهده می کنید





لیست قطعات این مدار :

R1=2.2MΩ
IC1=CD4060
IC2=7490
IC3=7805
C1=24pF
C2=24pF
C3=0.01µF
C4=47µF 16V
C5=0.1µF
C6=100µF 16V
XTAL=4.096MHz Crystal





براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدارات برش دهنده موج سینوسی

امروز سایت مدارات سیرکوییتز ماپ برای شما عزیزان چند مدار برش دهنده موج سینوسی را آماده کرده است که بسیار مدارات پر کاربرد و پر طرفداری می باشند و بسیار عملکرد ایده آلی را دارا می باشند .

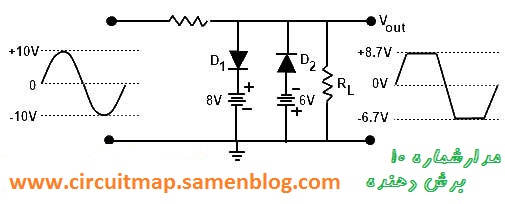

مدار شماره 10 - برش دهنده ها

مدار شماره 1




مدار شماره 2







براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار سیگنال ژنراتور الکترونیکی


مدار شماره 007

سیگنال ژنراتور الکترونیکی موج سینوسی



نمای مدار




لیست برخی قطعات مهم بکار رفته

 آی سی lm351

لامپ 12 ولتی

2عدد کلید رنج

پتانسیومتر 10 کیلواهمی

باطری 9 ولتی و یا منبع تغذیه
