دیمر کنترل کننده نور لامپ 12 ولتی


در زیر مدار یک دیمر دوازده ولتی را مشاهده می کنید که با آیسی 555

طراحی شده است ، این مدار دارای یک ولوم می باشد که با چرخاندن آن

ولتاژ خروجی یا نور لامپ نیز کم و زیاد می شود و از ان می توانید برای مقاصد

گوناگون خود استفاده کنید و کاربرد آن فقط در کنترل نور لامپ نیست .




لیست قطعات مدار :


آیسی 555

پتانسیومتر یا ولوم 50 کیلو اهم

لامپ 12 ولتی

ترانزیستور 2n2222

ترانزیستور bd139

سه عدد مقاومت یک کیلو اهمی

دو عدد خازن عدسی 10 نانو فارادی

دیود یکسوساز 4007





براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار فیوز الکترونیکی ساده

 در زیر مدار یک فیوز ساده و ارزان الکترونیکی را مشاهده می کنید ، این فیوز حداکثر ولتاژ کاری اش شصت ولت می باشد و دارای یک دکمه استارت و استوپ می باشد که با فشردن آن فیوز وصل می شود و جریان وصل خواهد شد و در صورت اتصال کوتاه مدار را قطع می کند .





براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار راه اندازی موتور براشلس ساده

موتور براشلس به موتورهایی گفته می شود که از دوران و سرعت بالایی برخوردار هستند و جهت ساخت پرنده های الکترونیکی و هلیکوپترهای مدل و چندین موارد دیگر مورد استفاده قرار می گیرند ، این موتور ها دارای چهار سیم می باشند که برای راه اندازی آن نیاز به مدار درایور یا کنترل کننده دارید ، در این قسمت یک مدار بسیار ساده و بدون دردسر برای کنترل این موتور برای شما پیشنهاد کرده ایم .


آیسی مورد استفاده در مدار : TDA5140
نوع موتور  الکتریکی : براشلس چهار سیم






براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار محافظ یخچال و وسایل برقی

مداری که امروز برای شما آماده کرده ایم یک مدار محافظ وسایل برقی و بویژه یخچال می باشد ، همانطور که می دانید قطع و وصل سریع برق می تواند آسیب های شدیدی به یخچال فریزر وارد نماید ، از این جهت مدار محافظ یخچال را برای شما در قالب فایل ورد آماده کرده ایم که دارای سه صفحه توضیحات می باشد بعلاوه لیست قطعات و مدار عملی و مدار فیبر مدار چاپی می باشد و می توانید از لینک زیر اقدام به دانلود آن نمایید .




نام مدار : محافظ یخچال و لوازم برقی

نوع فایل : کتاب DOCX

حجم فایل : 70 کیلوبایت

ولتاژ کاری مدار : 220 ولت







براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار کلید لمسی فینگر تاچ

سلام بعد از مدتها بالاخره تصمیم به آپدیت سایت گرفتیم ، اینبار برای شما دوستان گرامی یک مدار کاربردی خوب و ساده آورده ایم که به وسیله آن می توانید کارهای مهم زیادی انجام دهید


توضیح و کارکرد مدار :

این مدار دارای یک صفحه 1 در 1 سانتی متری فلزی می باشد که به پایه گیت ترانزیستور g1 متصل شده است ، پس از لمس این صفحه توسط انگشت انسان ، الکتریسیته موجود در بدن از طریق از صفحه به پایه گیت منتقل می شود و این عمل توسط دو ترانزیستور دیگر تقویت می شود و در نهایت ، رله به کار می افتد ، از خروجی کنتاکتهای رله می توانید برای کاربردهای دلخواه خود استفاده نمایید .

برخی از کاربردهای این مدار :

استفاده بعنوان کلید زنک درب
استفاده به عنوان کلید کنترل ها
استفاده در مدارات ضد سرقت
و . . .

مدار شماتیک پروژه :


مشخصات مدار :

 ولتاژ کاری 12 ولت
جریان مصرفی حدود 100 میلی آمپر
جنس صفحه فلزی آهن 1 در 1 سانتی

لیست قطعات مدار :

R1 10 Meg 1/4W moghavemat
R2 47K 1/4W moghavemat
R3 120k 1/4W moghavemat
R4 470 Ohm 1/4W moghavemat
C1 15uF khazan
D1 1N4007 Diode
Q1 2N5458 Transistor
Q2 2N2222 NPN Transistor ya 2N3904
Q3 2N3906 PNP Transistor
K1 Relay 12V
palate ghate ahani 1*1 santimetri





براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار ریموت کنترل مادون قرمز تک کاناله

مداری که در تصویر دارید یک گیرنده قوی مادون قرمز میباشد که با هر نوع کنترل تلوزیون و یا وسیله دیگری قابل کنترل است و کد بندی نشده است ، این مدار در زمانی که کنترل تلوزیون را در روبرویش قرار دهیم و یک دکمه کنترل را بفشاریم رله را سویچ می کند و می تواند هر وسیله دیگری را با رله اش قطع و یا وصل کند ، در ضمن اگر از سنسور گیرنده قوی پارس استفاده کنید برد مدار تا حدود 10 متر افزایش می یابد .

مدار گیرنده عمومی تک کاناله مادون قرمز


توجه : سنسور گیرنده مادون قرمز در این مدار همان قطعه ای است که با اسم IR مشخص شده است و می توانید از هر نوع سنسوری به دلخواه استفاده نمایید ، فقط باید به کاتالوگ و دیتاشیت سنسور توجه کنید بهترین سنسور برای این مدار فتو دیود است که در بازار فراوان است و عکس آن را برایتان در زیر قرار داده ایم .

فتو دیود






براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار دیمر برای کنترل ولتاژ لامپ

مداری که در این پست برای عزیزان اماده کرده ایم یک مدار دیمر یا همان کنترل کننده سطح ولتاژ خروجی است که می توانید از آن برای کنترل سرعت پنکه سقفی و یا کنترل نور لامپ استفاده نمایید ، در این مدار ولتاژ خروجی به پریز متصل شده است .

مدار دیمر ساده همراه با ولوم






براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار راه اندازی و استفاده از ترایاک و تریستور

در مدار زیر از یک تریستور به شماره بی تی 169 استفاده شده است که یک تریستور الکترونیکی می باشد ، وظیفه تریستور و ترایاک قطع و وصل جریان به صورت دائمی به وسیله تحریک لحظه ای پایه گیت می باشد که تفاوت های اندکی در کارکرد این دو قطعه وجود دارد و مدار زیر بیشتر به تریستور مربوط می شود .

مدار راه اندازی تریستور برای قطع و وصل دائمی به وسیله سنسور نوری


توجه : قطعه ای که به شکل مربعی است یک سنسور نور می باشد که به جای آن می توانید کلید و یا هر سنسور دیگری قرار دهید فقط باید تا حدی مقاومت نیز داشته باشد .





براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

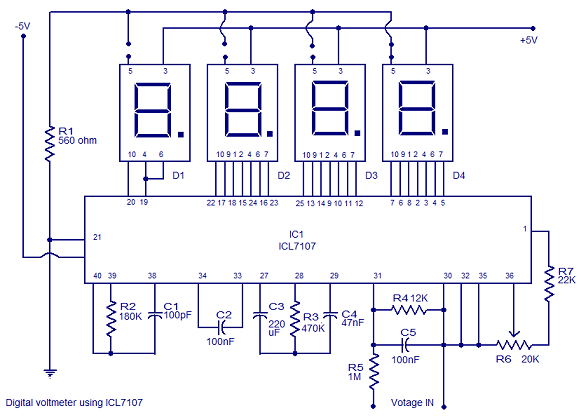

مدار ولتمتر دیجیتالی ساده

امروز برای بازدیدکنندگان گرامی مدار یک ولتمتر دیجیتالی ساده و بدون نیاز به برنامه نویسی توسط آیسی 7170 را به اشتراک گذاشته ایم ، این مدار بسیار ساده می باشد و دارای چهار سون سگمنت برای نمایش مقادیر و دوسیم برای اندازه گیری مقادیر می باشد .


نکته مهم : این مدار نیاز به منبع دوبل منفی 5 و 0 و مثبت 5 ولت دارد






براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

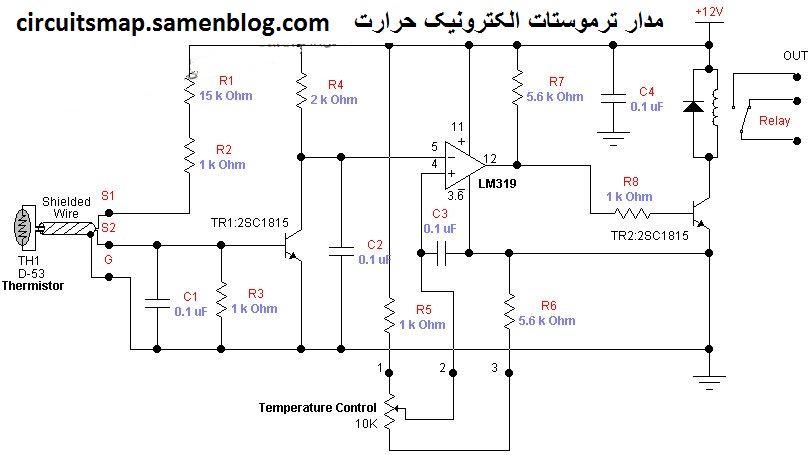

مدار ترموستات حرارتی الکترونیکی


مدار کنترل حرارت اتوماتیک الکترونیکی ساده

این مدار از ترمیستور استفاده می کند و قادر است دمای یک محیط را به وسیله رله اش کنترل نماید از جمله کاربردهای این مدار در ساخت دستگاه جوجه کشی و گلخانه های و پرورش قارچ مرغداری و دامداری و محل های مشابه میباشد .









براي دانلود پکيج آموزش تضميني الکترونيک کليک کنيد

مدار کنترل دور موتور دی سی dc

در این قسمت از سایت برای شما عزیزان گرامی مدار و نقشه کنترل دور موتور الکتریکی دی سی مستقیم از قبیل آرمیچر ساده سشوارها و غیره را آماده کرده ایم که تنها با یک ولوم 100 کیلو اهمی قادر است سرعت دوران موتور را کاهش و افزایش دهد و بسیار مدار خوب و بدرد بخوری است و از جمله کاربردهای این مدار می توان به استفاده در سشوار و ربات ها و پنکه های کوچک دستی و ... را نام برد .

توجه : دیود موجود در ماسفت buz80 یک دیود فرضی است و نباید در مدار بگذاریم



لیست قطعات مدار شماره 11 :

  1. یک عدد آی سی 4093
  2. یک عدد پتانسیومتر 100 کیلو اهم
  3. یک عدد خازن عدسی 103
  4. یک عدد مقاومت 1 کیلو اهم
  5. دو عدد دیود 1N4148
  6. یک عدد دیود 1N4007
  7. ترانزیستور اثر میدان یا مسفت به شماره BUZ80
  8. موتور DC یا همان آرمیچر دلخواه
